ОПС пожарная сигнализация: Как работает система, предупреждающая беду за секунды до возгорания

Современный мир пронизан электричеством, нагревательными приборами и легковоспламеняющимися материалами. Риск возникновения пожара существует в каждом офисе, торговом центре, на складе и в жилом доме. Однако технологии не стоят на месте, и на страже безопасности сегодня стоит сложная электронная система — охранно-пожарная сигнализация. Многие воспринимают её как простые датчики на потолке, но на самом деле это многоуровневый комплекс, способный не только громко зазвучать, но и автоматически вызвать пожарных, запустить дымоудаление и эвакуировать людей. Понимание устройства и принципов работы этого комплекса позволяет осознанно подходить к выбору оборудования и доверять своей жизни проверенным решениям.

Объединение охранных и противопожарных функций в одной системе оказалось не просто удобным, а экономически и технически оправданным решением. ОПС пожарная сигнализация использует общие шлейфы связи, один пульт управления и единые алгоритмы оповещения. Такой подход снижает стоимость монтажа в два раза по сравнению с установкой двух независимых систем и упрощает обслуживание. Но главная ценность кроется в быстродействии: современная адресная пожарная сигнализация способна определить точное место задымления или резкого повышения температуры за секунды, запустив сценарии эвакуации ещё до того, как пламя наберет силу.

Что входит в состав охранно-пожарной сигнализации: Анатомия системы безопасности

Для того чтобы оценить надежность ОПС, необходимо разобрать её компонентную базу. Любая профессиональная система состоит из нескольких обязательных звеньев, каждое из которых выполняет строго определённую функцию. Отсутствие одного элемента или его низкое качество превращают дорогостоящее оборудование в бесполезный набор устройств.

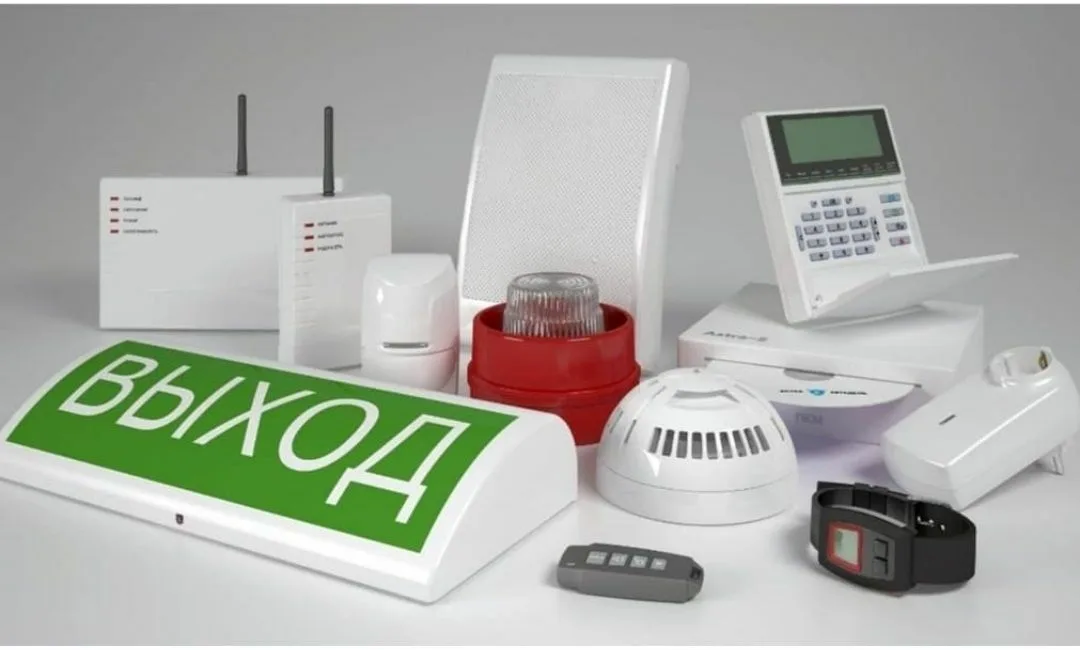

В состав классической ОПС входят следующие элементы:
—

Приемно-контрольный прибор (ПКП)

— «мозг» всей системы. Он принимает сигналы от датчиков, обрабатывает их по заложенному алгоритму и подает питание на извещатели. Именно ПКП принимает решение о тревоге, анализируя показания каждого датчика в отдельности.
—

Пожарные извещатели

— сенсорные устройства, реагирующие на факторы пожара. Они бывают дымовыми, тепловыми, пламени, газовыми и комбинированными. Каждый тип предназначен для своих условий эксплуатации.
—

Охранные извещатели

— датчики движения (объемные), открытия дверей (магнитоконтактные) или разбития стекла (акустические). Их задача — пресечь несанкционированное проникновение, которое может сопровождаться поджогом.
—

Система оповещения и управления эвакуацией (СОУЭ)

— световые табло «Выход», звуковые сирены, речевые оповещатели и мигающие маячки. Это то, что напрямую взаимодействует с людьми, указывая пути отхода от опасности.
—

Исполнительные устройства

— модули пожаротушения, клапаны дымоудаления, реле отключения вентиляции. Они физически воздействуют на среду, замедляя распространение огня.

Технический регламент требует, чтобы каждый компонент имел сертификат соответствия и паспорт. Опытный монтажник не станет смешивать оборудование разных производителей в одной системе без специальных адаптеров, так как это снижает общую надежность. Авторитетные интеграторы используют проверенные линейки приборов от лидеров рынка (таких как «Болид», «Рубеж», System Sensor), чьи алгоритмы работы откатаны годами реальной эксплуатации на тысячах объектов.

Ключевые принципы работы: Как ОПС отличает пожар от ложного срабатывания

Одна из главных проблем старых систем — массовые ложные тревоги из-за пара из чайника или сигаретного дыма. Современные охранно-пожарные системы решают эту задачу с помощью интеллектуальных алгоритмов. Адресная аналоговая сигнализация не просто замыкает цепь при появлении дыма, а постоянно передает на пульт числовые значения запыленности или температуры.

Пороговые системы (безадресные) запускают тревогу, когда значение датчика превышает заданный порог. Это приводит к ложным срабатываниям. Адресные же работают иначе:
1. Каждый датчик периодически передает свой статус на ПКП.
2. Пульт анализирует динамику изменения показаний.
3. Если один датчик показал резкий скачок дыма, ПКП переводит систему в режим «Внимание».
4. Если соседний датчик подтвердил тревогу или температура продолжает расти, запускается полный алгоритм «Пожар».

Такой подход требует для активации сигнализации не менее двух независимых сработавших извещателей. Эта норма закреплена в сводах правил СП 5.13130. Благодаря ей исключаются единичные ложные вызовы из-за пыли или насекомых. Владельцы крупных складов и производственных цехов подтверждают, что переход на адресное оборудование сократило количество ложных тревог на 95 % по сравнению с пороговыми системами прошлого поколения.

Типы пожарных извещателей: Как выбрать правильный датчик для каждой зоны

Эффективность всей системы зависит от того, насколько правильно подобраны датчики для конкретного помещения. Нельзя ставить дымовой извещатель на кухню, где постоянный пар и копоть, или тепловой — в архив, где бумага может тлеть часами без повышения температуры. Инженер по пожарной безопасности проектирует защиту исходя из вида пожарной нагрузки и скорости распространения огня.

Дымовые оптико-электронные извещатели

Самый распространенный и чувствительный тип. Они работают на принципе рассеивания инфракрасного луча на частицах дыма. Внутри корпуса расположены светодиод и фотоприемник под углом друг к другу. В чистом воздухе луч не попадает на приемник. Как только дым заполняет камеру, свет рассеивается и ударяет в фотодиод — возникает сигнал тревоги. Эти датчики устанавливаются в коридорах, жилых комнатах, офисах, торговых залах. Их недостаток — чувствительность к пыли и насекомым, поэтому раз в год требуется чистка камеры сжатым воздухом.

Тепловые извещатели

Реагируют на повышение температуры окружающей среды. Бывают максимальные (срабатывают при достижении порога, например 70 °C) и дифференциальные (фиксируют скорость роста температуры, например 5 градусов в минуту). Тепловые датчики не боятся пыли, пара и дыма, поэтому их ставят в кухнях, душевых, котельных, курительных комнатах. Однако они значительно медленнее дымовых: чтобы прогрелся воздух под потолком, огонь уже может распространиться на соседние конструкции.

Извещатели пламени

Ультрафиолетовые или инфракрасные сенсоры, которые видят открытое пламя в первые секунды горения. Они не реагируют на дым и тепловое излучение от нагретых предметов, что исключает ложные срабатывания. Такие датчики дороги и используются на специфических объектах: нефтебазы, газовые цеха, столярные мастерские, где возможно быстрое возгорание легковоспламеняющихся жидкостей или щепы. Время срабатывания — менее 1 секунды.

Грамотный проект включает комбинацию разных типов. Например, в больничной палате ставят дымовой датчик, а в электрощитовой — тепловой и извещатель пламени. Так достигается максимальная чувствительность без риска ложных тревог.

Алгоритмы управления: Что происходит после сигнала тревоги

Запуск сирены — это только вершина айсберга. Опыт эксплуатации показывает, что паника при пожаре убивает чаще, чем сам огонь. Поэтому современная ОПС имеет несколько сценариев автоматизации, прописанных в программе приемно-контрольного прибора. Эти сценарии запускаются последовательно или одновременно в зависимости от уровня угрозы.

Типовой алгоритм при срабатывании двух датчиков выглядит так:
— ПКП разрывает цепь питания лифтов и останавливает их. Лифтовые шахты становятся дымоходом, поэтому их блокируют на первом этаже, открывая двери.
— Включается система дымоудаления — вентиляторы вытяжки создают разрежение в коридорах, увлекая дым наружу через специальные клапаны.
— Запускается речевое оповещение. Голос с громкоговорителей четким спокойным текстом (а не истеричной сиреной) сообщает о необходимости покинуть здание и указывает пути эвакуации.
— Отключается общеобменная вентиляция и кондиционеры, чтобы не разносить дым по зданию.
— Снимаются электромагнитные замки на эвакуационных выходах — двери открываются автоматически.

Параллельно с этими действиями на пульт мониторинга (например, 01 или частную пультовую охрану) отправляется цифровой код с адресом возгорания. Авторитетные системы имеют резервный канал связи — GSM или радиоканал, чтобы сигнал дошел даже при обрыве телефонного провода.

Отличие адресной и безадресной ОПС: Выбор между ценой и информативностью

При выборе системы безопасности покупатель сталкивается с дилеммой: сэкономить на пороговой сигнализации или вложиться в адресную. Чтобы решение было обоснованным, необходимо понимать физическую разницу в их работе, а не только стоимость.

Безадресная (пороговая) система

Представляет собой шлейф, к которому параллельно подключены все датчики. По этому шлейфу течет слабый ток. При срабатывании любого датчика цепь либо замыкается (НО — нормально открытый контакт), либо размыкается (НЗ — нормально закрытый). ПКП фиксирует изменение сопротивления и выдает тревогу, но понять, какой именно из 20 датчиков сработал, невозможно. Для поиска очага охране приходится обходить все помещения.

Преимущества таких систем: низкая цена компонентов, простота монтажа. Недостатки: невозможность определить точное место пожара, частые ложные срабатывания из-за качества проводов, отсутствие информации о работоспособности датчиков (умер датчик — система этого не заметит до плановой проверки).

Адресная система

Каждый датчик имеет уникальный адрес, зашитый в микросхеме. ПКП опрашивает все сенсоры по очереди по двухпроводной линии. Датчики не просто передают бинарное состояние «норма/тревога», а отправляют цифровые значения запыленности, температуры, напряжения батареи. Если связь с датчиком пропадает, прибор тут же показывает на экране «Неисправность шлейфа, адрес 15».

Адресные системы гарантируют:
— Локализацию очага с точностью до конкретной комнаты.
— Автоматическую проверку работоспособности датчиков каждые несколько секунд.
— Передачу на пульт не только пожара, но и предварительного состояния «Пыль» — техник выезжает профилактировать датчик до ложного срабатывания.
— Возможность наращивать систему до сотен и тысяч датчиков на одном приборе.

Адресное оборудование стоит в 2 – 3 раза дороже порогового, но для крупных объектов (ТЦ, больницы, гостиницы, заводы) его использование обязательно по нормативам. Для небольшого магазина или офиса пороговая система может быть достаточной.

Монтаж и обслуживание: Почему доверие к интегратору важнее цены

Даже самое дорогое и сертифицированное оборудование превратится в бесполезный хлам, если его неправильно смонтировать. Статистика МЧС показывает, что более 60 % неработающих пожарных сигнализаций выходят из строя именно из-за ошибок установки, а не заводского брака. Поэтому выбор монтажной организации — это вопрос сохранения жизней.

Профессиональный монтаж ОПС включает следующие обязательные этапы:
— Выезд инженера на объект для составления топологической схемы — расстановки датчиков с учетом воздушных потоков, высоты потолков, наличия балок и вентиляционных решеток.
— Прокладка огнестойкого кабеля (негорючие марки КПСЭнг, КПСВВнг) в гофрированных трубах или кабель-каналах.
— Установка датчиков на штатные розетки (не на натяжной потолок, а на жесткое основание) с сохранением сервисного доступа.
— Программирование ПКП с прописыванием сценариев эвакуации для каждой зоны.
— Пуско-наладка и тестирование каждого датчика имитатором дыма (аэрозолью).

После сдачи системы необходимо заключить договор на техническое обслуживание. Регламентные работы проводятся ежемесячно (визуальный осмотр, проверка индикации) и ежегодно (снятие датчиков, очистка камер, замер сопротивления изоляции шлейфов). Только такой подход гарантирует, что через два года пыли в оптической камере не будет, а система сработает в реальную угрозу.

Автономность и резервирование питания: Как ОПС работает при отключении света

Пожар часто повреждает электропроводку или происходит при авариях в городских сетях. Если охранно-пожарная сигнализация обесточится в момент возгорания, её наличие не имеет смысла. Поэтому технические регламенты жестко нормируют время резервирования питания.

Любой сертифицированный ПКП имеет два входа питания:
— Основной — 220 Вольт от сети.
— Резервный — 12 или 24 Вольт от герметичных аккумуляторных батарей (АКБ) емкостью от 7 до 100 А·ч.

При отключении света система автоматически переключается на батареи без какого-либо мигания или перезагрузки. Время автономной работы для разных объектов составляет:
— Жилые дома и офисы — не менее 24 часов в дежурном режиме плюс 3 часа в режиме тревоги.
— Больницы, детские сады, дома престарелых — не менее 48 часов дежурного режима.
— Промышленные объекты — согласно технологическому регламенту, обычно 24 часа.

Контроль состояния аккумуляторов также ложится на ПКП. При снижении напряжения ниже критического уровня прибор отправляет сигнал «Неисправность АКБ» на пульт. Срок службы качественных батарей составляет 3 – 5 лет, после чего они подлежат обязательной замене. Опытные обслуживающие организации всегда проверяют дату производства АКБ при каждом техобслуживании, так как старый аккумулятор — это самый частый источник ложных тревог при скачках напряжения.

Нормативная база и сертификация: Как проверить законность установленной ОПС

Пожарная сигнализация — это не рекомендация, а требование закона для большинства зданий, где одновременно находятся люди. Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и своды правил (СП 5.13130, СП 3.13130) детально описывают, какой тип ОПС, где и когда монтировать. Игнорирование этих документов грозит не только крупным штрафом на юрлицо до 400 тысяч рублей, но и уголовной ответственностью в случае гибели людей.

Перед началом монтажа собственник или арендатор обязан получить проектную документацию, разработанную лицензированной организацией. В этом проекте будут указаны:
— Типы датчиков с привязкой к конкретным комнатам.
— Расстановка оповещателей с расчетом уровня звука в каждой точке.
— Схема прокладки кабельных линий.
— Алгоритмы управления инженерными системами (лифты, вентиляция).

После монтажа производится испытание системы. Представитель лицензированной организации вместе с инспектором государственного пожарного надзора проверяет срабатывание двух датчиков с помощью тепловентилятора или дым-генератора. Фиксируется время реакции — оно не должно превышать 10 секунд. Только после подписания акта приемки система считается введенной в эксплуатацию. Каждый год эта процедура повторяется в рамках планового технического освидетельствования, о чем делается запись в журнале учета работ.

Доверие к системе должно подкрепляться документами. Запросите у обслуживающей организации лицензию МЧС на монтаж и техобслуживание средств пожарной безопасности, а на каждый прибор и датчик — сертификат соответствия с QR-кодом для проверки в реестре Росаккредитации. Только такая экспертиза защитит от подделок и кустарных изделий, которые могут не сработать.
